Integra Anker

Beton borular için | Ø 300-1200 mm

M.O.L. beton boru contası INTEGRA Anker manşona çift ankraj ile entegre edilmiş ve beton borular ve çelik beton borular arasındaki işlevsel bağlantıyı DIN EN 1916'ya uygun olarak sağlar. Buna ek olarak, INTEGRA Anker DIN EN 681-1 ve FBS kalite yönergesi QR 4060'ı karşılamakta.

Malzeme

Kullanılan SBR (stiren-bütadien kauçuk) malzemesi kanalizasyon sistemlerinde kullanıma yönelik mükemmel bir özelliğe sahip ve DIN 681-1 WC 50 (Sertlik 50 ± 5 IRHD) standardıyla uyumludur. INTEGRA Anker contalarımız MPA NRW (Dortmund), tarafından test edilmekte ve kalite denetimi yapılmaktadır.

Boruların üretimi

INTEGRA Anker contası kirden arındırılmış alt manşona geçirilir. Alt manşon hafifçe yağlanmış olmalı. Şimdi yardımcı profili yeniden yerleştirin ve konumlandırın. Devamında beton boru normal bir şekilde üretilir. Borunun kalıbını çıkardıktan sonra dış ve iç destek halkasını geçiş parçasına yerleştirin ve beton sertleşene kadar bekletin. Ardından destek halkalarını çıkartın, alt manşonu ortalayın ve yardımcı profili çıkartın.

Boru döşeme uyarısı

Boru montajı için geçiş parçasına ve contaya yeterince kaydırıcı (örn. M.O.L.) sürün. Geçiş parçasını manşona ortalayarak geçirin ve boruları birbirine çekin.

Bilgi formu

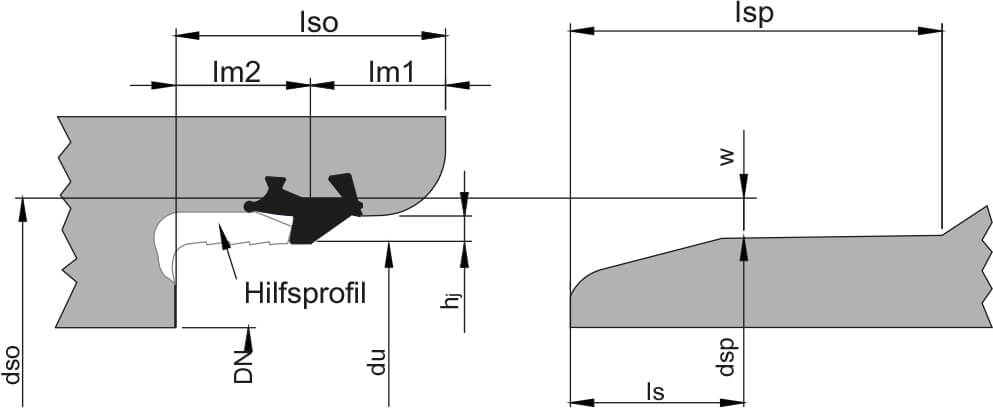

DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
300 N	INTEGRA Anker 12	7,8	377,6 ± 0,3	401,6	80	36,5	43,5	386 ± 1,8	85	39
300 S	INTEGRA Anker 12	7,8	395,6 ± 0,3	419,6	80	36,5	43,5	404 ± 1,8	85	39
400 N	INTEGRA Anker 14	9,1	486,2 ± 0,3	514,2	85	36	49	496 ± 2,2	90	43
400 S	INTEGRA Anker 14	9,1	495,5 ± 0,3	523,5	85	36	49	505,3 ± 2,2	90	43
500	INTEGRA Anker 14	9,1	600,2 ± 0,3	628,2	90	41	49	610 ± 2,2	95	43
600	INTEGRA Anker 14	9,1	716,2 ± 0,3	744,2	90	41	49	726 ± 2,2	95	43
700	INTEGRA Anker 18	11,7	831,4 ± 0,6	867,4	100	45,6	54,4	844 ± 2,4	105	47
800	INTEGRA Anker 18	11,7	949,4 ± 0,6	985,4	100	45,6	54,4	962 ± 2,4	105	47
900	INTEGRA Anker 18	11,7	1067,4 ± 0,6	1103,4	100	45,6	54,4	1080 ± 2,4	105	47
1000	INTEGRA Anker 18	11,7	1185,4 ± 0,6	1221,4	100	45,6	54,4	1198 ± 2,4	105	47
1100	INTEGRA Anker 18	11,7	1303,4 ± 0,6	1339,4	100	45,6	54,4	1316 ± 2,4	105	47
1200	INTEGRA Anker 18	11,7	1421,4 ± 0,6	1457,4	100	45,6	54,4	1434 ± 2,4	105	47
