System 3 S

Уплотнение для напорных труб | Ø 63-800 мм

Уплотнение для напорных труб SYSTEM 3S разработано для пластмассовых труб и фасонных частей в соответствии с EN 1452 и EN 1456 и отвечает требованиям EN 681-1, Typ WC.

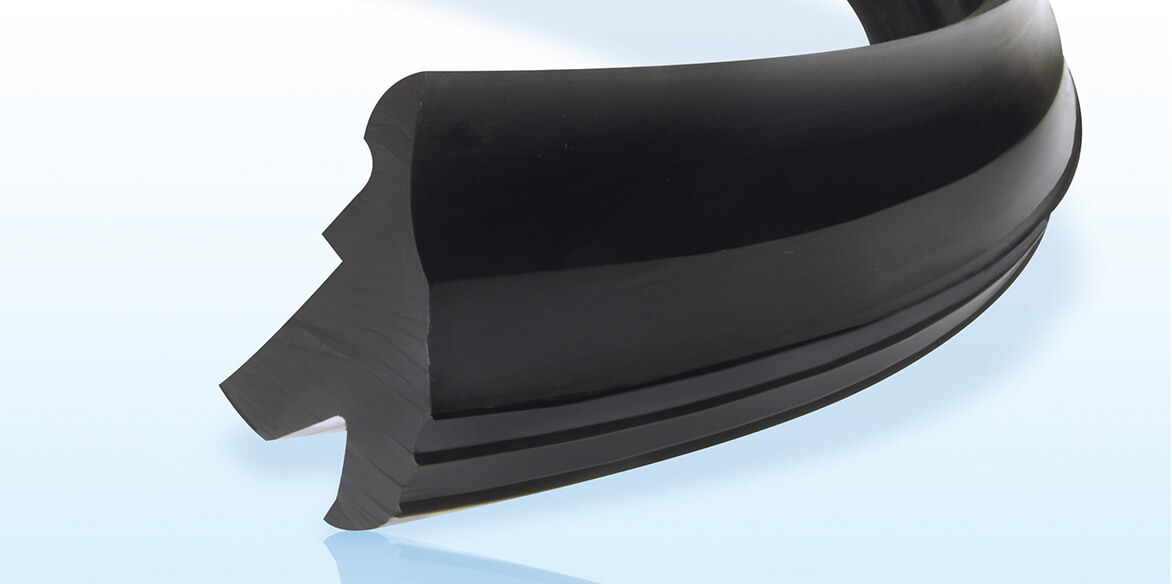

Уникальная конструкция уплотнения с тремя кромками обеспечивает простоту монтажа и надежность соединения труб. Первой кромкой центрируется конец трубы, вторая кромка удаляет возможные загрязнения и третья большая уплотняющая кромка оптимально герметизирует соединение труб.

Технические параметры

Технический паспорт

Сохраняющаяся длительное время хорошая эластичность резинового уплотнения обеспечивает долговечный эффект герметичности

Использование новейших технологий обеспечивает оптимальное соотношение цены-качества

Уплотнение не выталкивается при монтаже труб

Трехкромочная конструкция дает возможность прикладывать небольшое усилие при соединении

Наш многолетний опыт и система контроля качества (в частности DIN ISO 9001:2008) гарантируют максимальную надежность

Артикул №	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60700	50	63	83,5 ± 0,5	10,3 ± 0,4	18,1 ± 0,4
60701	65	75	98,0 ± 0,5	11,5 ± 0,4	20,3 ± 0,4
60702	80	90	115,5 ± 0,5	12,8 ± 0,4	22,2 ± 0,4
60703	100	110	138,3 ± 0,8	14,2 ± 0,4	24,2 ± 0,4
60704		125	155,2 ± 0,8	15,1 ± 0,4	25,5 ± 0,4
60705	125	140	171,5 ± 0,8	15,8 ± 0,4	26,1 ± 0,4
60706	150	160	194,4 ± 1,0	17,2 ± 0,4	27,8 ± 0,4
60707		180	216,4 ± 1,0	18,2 ± 0,4	28,9 ± 0,4
60708		200	238,3 ± 1,0	19,1 ± 0,4	29,2 ± 0,4
60709	200	225	266,2 ± 1,3	20,6 ± 0,4	31,4 ± 0,4
60710		250	293,7 ± 1,3	21,0 ± 0,4	32,9 ± 0,4
60711	250	280	329,1 ± 1,7	24,6 ± 0,5	37,3 ± 0,4
60712	300	315	367,7 ± 1,7	26,4 ± 0,5	38,9 ± 0,4
60713		355	413,0 ± 2,2	29,0 ± 0,6	42,5 ± 0,4
60714		400	464,1 ± 2,2	32,2 ± 0,6	46,4 ± 0,4
60715	400	450	518,7 ± 2,6	34,4 ± 0,6	48,6 ± 0,5
60716		500	575,6 ± 2,8	37,8 ± 0,8	53,6 ± 1,0
60717		560	643,0 ± 3,2	41,5 ± 0,8	57,8 ± 1,0
60718		630	721,4 ± 3,6	45,7 ± 0,8	63,0 ± 1,2
60719		710	811,0 ± 4,0	50,5 ± 0,8	69,2 ± 1,2
60720		800	902,2 ± 4,5	54,3 ± 1,0	72,4 ± 1,5
