Система соединительного патрубка BA

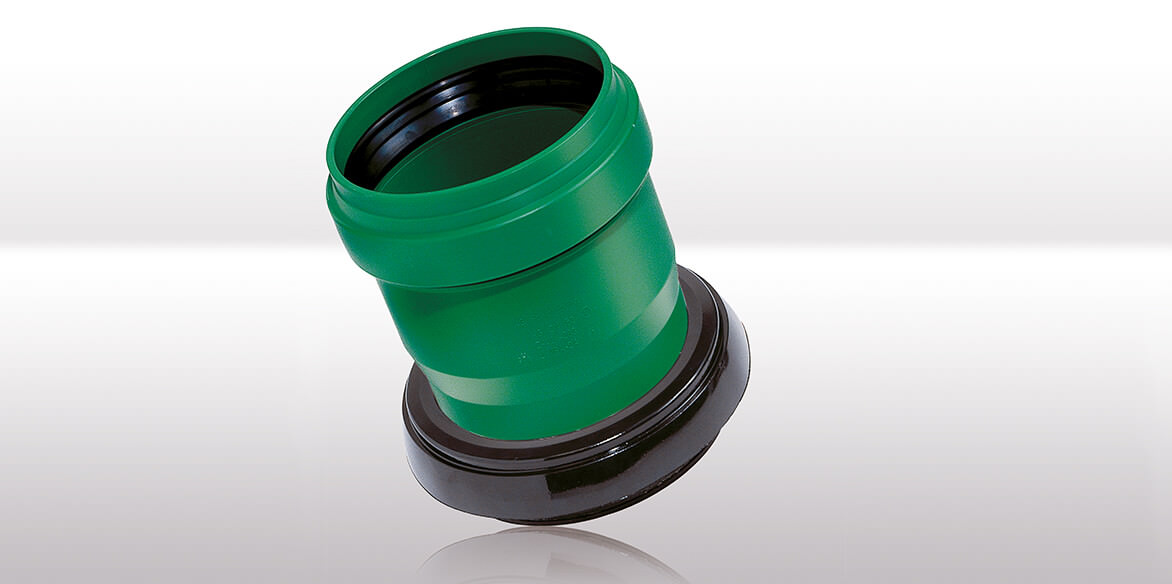

Присоединительные патрубки M.O.L. для бетонных труб BA 150 и BA 200 из минералонаполненного полипропилена подходят для присоединения пластмассовых труб DN 150 и DN 200 к бетонным трубам DN 300 и, соответственно, DN 400 (согласно DIN EN 1916/DIN V 1201) и к бетонным колодцам (согласно DIN EN 1917/DIN V 4034-1).

Уплотнительный элемент состоит из высококачественного эластомера EPDM согласно EN 681-1.

Благодаря специальной конструкции фасонной детали, предотвращается проталкивание присоединительного трубопровода в основную трубу, этим обеспечивается долговечность и герметичность соединения.

Присоединительный патрубок M.O.L. для бетонных труб имеет общий допуск органов строительного надзора. DIBt № Z -42.1-315

Указания по монтажу

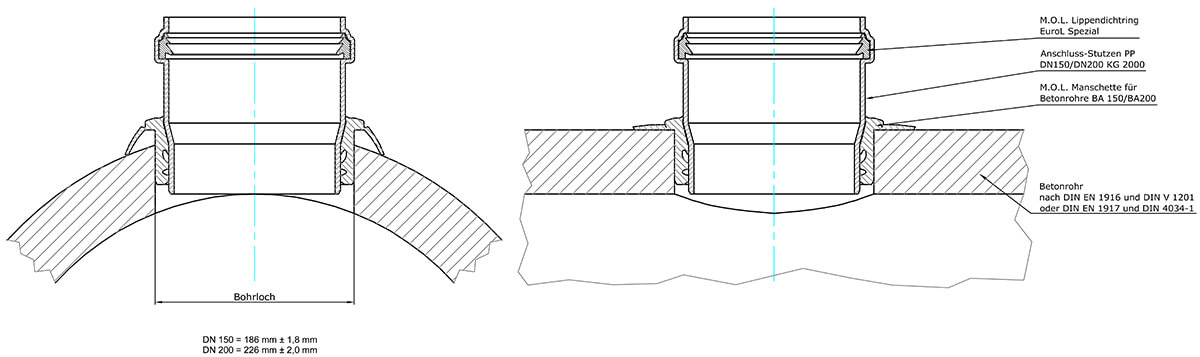

Для установки манжеты для бетонных труб BA 150 требуется керновое бурение фрезой диаметром 186+/-1,8 мм, для BA 200 фрезой диаметром 226+/-2 мм. Бурение производится в заводских условиях или на стройплощадке с помощью станка для колонкового бурения.

Буровой станок должен быть закреплен перпендикулярно оси трубы с помощью держателя или бурового шаблона.

Уплотняющий элемент из эластомера вставляется в чистое отверстие без смазки.

Затем на узкий конец присоединительного патрубка наносится смазка, и он вставляется до упора.

К патрубку можно присоединить любую стандартную пластиковую трубу.
