Système SK

Joint à lèvres | Ø 110-630 mm

Le système de joint à lèvres SYSTEM SK a été développé pour des tubes en matière plastique et des pièces de forme d’après les normes EN 1451-1 (DIN 19560) et EN 1401-1 (DIN 19531/DIN 19534). Pour d’autres systèmes de tubes, ce sont les dimensions de la moulure qui sont prises en compte selon les recommandations de M.O.L.

Les joints SK possèdent d’excellentes propriétés et remplissent les exigences de la norme DIN-EN 681-1 WC. La qualité est soumise à la surveillance régulière par : MPA NRW Dortmund, KIWA KOMO.

Fiches de données

Fiche technique

EPDM de haute qualité avec d’excellentes propriétés caoutchoutiques d’après la norme EN 681-1

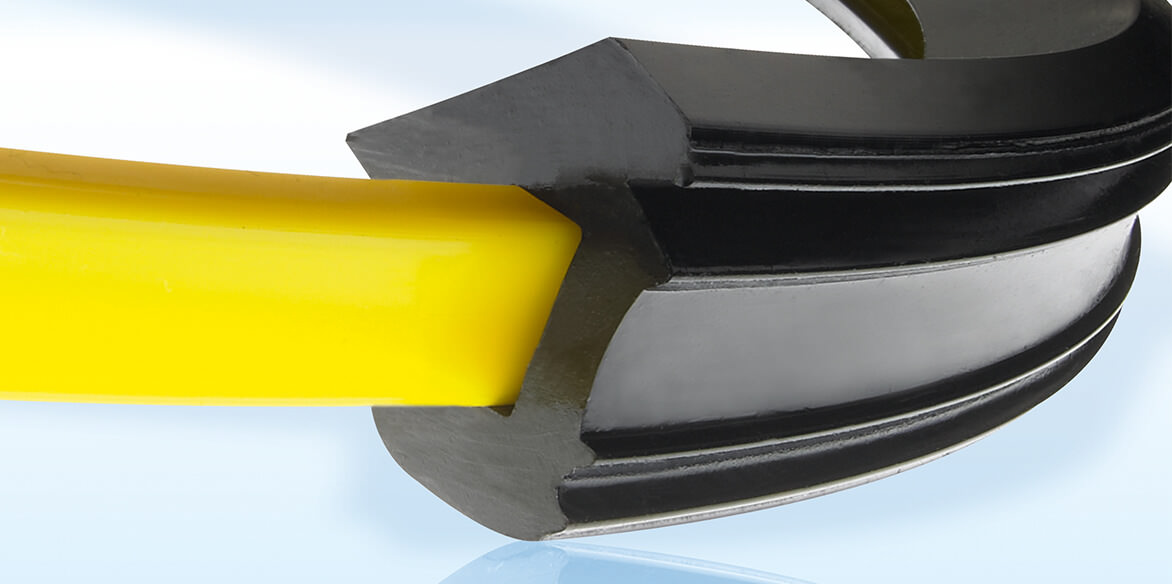

Joint à lèvres avec anneau de support en polypropylène (PP)

Joint intégré avec une solide fixation du joint dans la chambre de la bande de renforcement

Excellentes propriétés d’emboîtement, les forces d’emboîtement sont faibles, même les tubes sans chanfrein s’emboîtent facilement

Le niveau d’étanchéité obligatoire selon la norme EN 1277 avec pression et vide est largement surpassé

La bonne élasticité du joint en caoutchouc garantit une étanchéité durable

Contrôle externe par MPA-NRW/KIWA KOMO

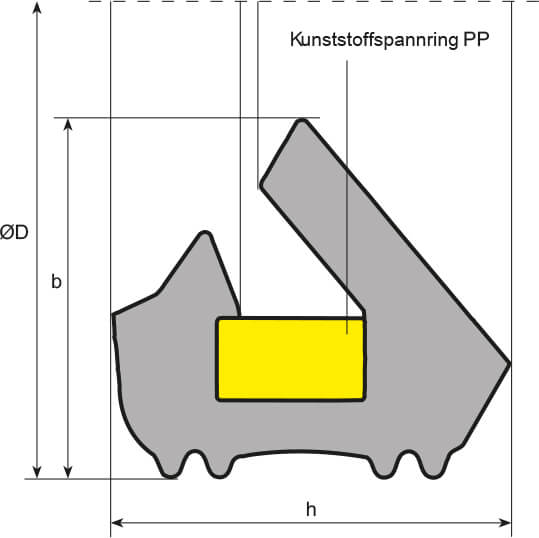

N° art.	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60649	100 S	110	122,8 ± 0,7	8,5 ± 0,3	9,8 ± 0,3
60650	100 B	110	122,8 ± 0,7	8,9 ± 0,3	10,5 ± 0,3
60651	125	125	139,6 ± 0,8	9,9 ± 0,3	11,2 ± 0,3
60652	150	160	176,4 ± 0,9	11,3 ± 0,4	12,6 ± 0,4
60653	200	200	218,5 ± 1,0	12,8 ± 0,4	14,0 ± 0,4
60654	250	250	276,2 ± 1,0	19,6 ± 0,6	21,5 ± 0,5
60655	300	315	342,8 ± 2,4	20,6 ± 0,6	22,9 ± 0,5
60656	400	400	431,4 ± 3,0	23,4 ± 0,8	26,6 ± 0,8
60657	500	500	538,2 ± 3,5	28,6 ± 1,0	32,9 ± 1,0
60658	600	630	675,3 ± 4,0	34,1 ± 1,2	37,9 ± 1,2
