Système BL

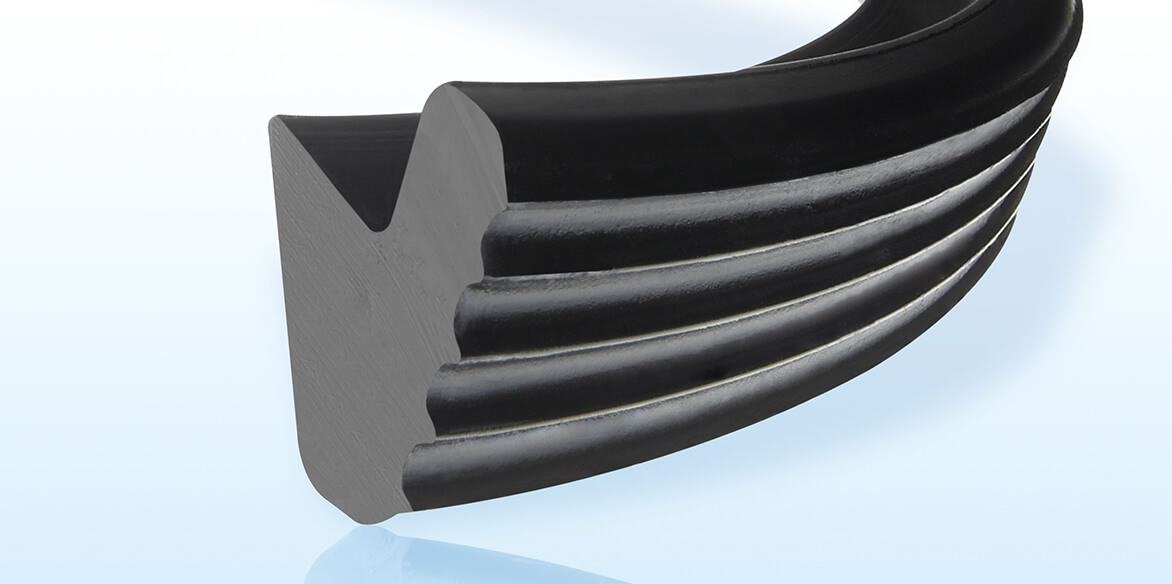

Joint à lèvres | Ø 25-500 mm

Le joint à lèvres SYSTEM BL a été développé pour des tubes en matière plastique et des pièces de forme en PP et en PVC d’après les normes EN 1451-1 et EN 1401-1 et remplit les exigences de la norme EN 681-1 WC. Pour d’autres systèmes de tubes, ce sont les dimensions de la moulure qui sont prises en compte selon les recommandations de M.O.L.

L’utilisation concerne avant tout le tube de canalisation, le joint BL peut également être utilisé dans le domaine des techniques de drainage domestique (tubes HT). Dimensions spéciales, des demandes hors norme sont possibles sur demande.

Fiches de données

Fiche technique

L’élasticité du joint d’une grande longévité garantit une étanchéité durable

L’utilisation des technologies les plus récentes permet d’optimiser le rapport qualité-prix

Notre longue expérience et les systèmes de qualité contrôlés (selon la norme DIN ISO 9001:2008) garantissent le plus haut niveau de sécurité

Le joint BL peut être monté manuellement ou à l’aide d’un alimentateur automatique de joints

Contrôle externe par MPA-NRW/KIWA KOMO

Bonnes capacités d’insertion

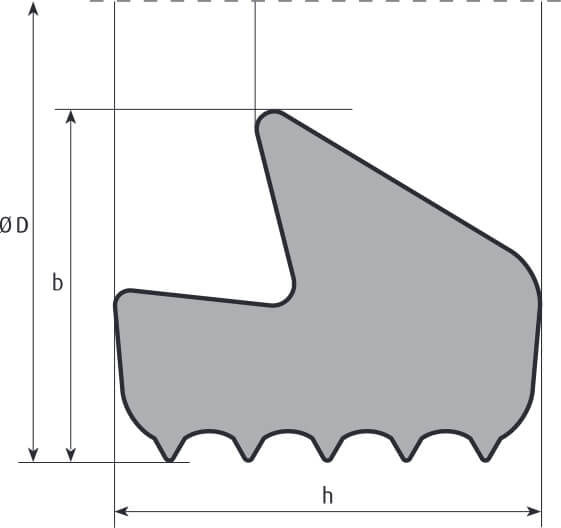

N° art.	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60599	25	25	33,0 +/-0,4	4,95 ± 0,3	6,0 ± 0,3
60104	32	32	39,6 ± 0,5	4,9 ± 0,2	6,1 ± 0,2
60580	40	40	51,3 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60581	50	50	61,6 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60569	50B	50	61,6 ± 0,5	7,0 ± 0,3	8,4 ± 0,3
60603	58	58	68,7 ± 0,5	6,9 ± 0,3	9,0 ± 0,3
60597		63	74,2 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60582	70	75	87,1 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60596	70B	75	87,1 ± 0,6	7,0 ± 0,3	8,4 ± 0,3
60578		90	102,8 ± 0,7	7,5 ± 0,3	8,2 ± 0,3
60579		100	113,8 ± 0,7	7,9 ± 0,3	8,9 ± 0,3
60583	100	110	124,1 ± 0,7	7,9 ± 0,3	9,1 ± 0,3
60595	100B	110	123,8 ± 0,7	8,1 ± 0,3	10,6 ± 0,3
60592		100 SSR	123,8 ± 0,7	7,9 ± 0,3	10,9 ± 0,3
60584	125	125	142,0 ± 0,8	9,1 ± 0,3	10,4 ± 0,3
60575	125B	125	141,8 ± 0,8	9,5 ± 0,3	12,1 ± 0,3
60577	140B	140	163,0 ± 0,8	11,5 ± 0,4	15,5 ± 0,4
60585	150	160	179,6 ± 0,8	10,2 ± 0,3	11,7 ± 0,3
60576	150B	160	179,6 ± 0,8	11,0 ± 0,3	13,5 ± 0,3
60586	200	200	224,0 ± 1,0	11,4 ± 0,3	13,0 ± 0,3
60593		9 inch	268,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,3
60594	250S	250	273,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,4
60587	250	250	282,0 ± 2,0	16,0 ± 0,4	19,5 ± 0,5
60598	300S	315	344,0 ± 2,0	15,0 ± 0,4	18,5 ± 0,5
60588	300	315	350,1 ± 2,5	17,0 ± 0,4	20,5 ± 0,5
60602	350	355	393,7 ± 2,6	18,9 ± 0,5	23,7 ± 0,5
60589	400	400	441,2 ± 3,0	19,0 ± 0,5	24,0 ± 0,5
60590	500	500	550,6 ± 3,0	24,6 ± 0,5	30,0 ± 0,5
60591	600	630	688,8 ± 3,6	29,3 ± 0,7	34,2 ± ,07
71392	710	710	778,0 ± 4,0	32,0 + 1,0 - 0,4	40,0 ± 1,0
72024	800	800	872,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
72024	1000	1000	1075,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
