Integra V / MOL Elastomer

pour tubes en béton | Ø 300-2600 mm

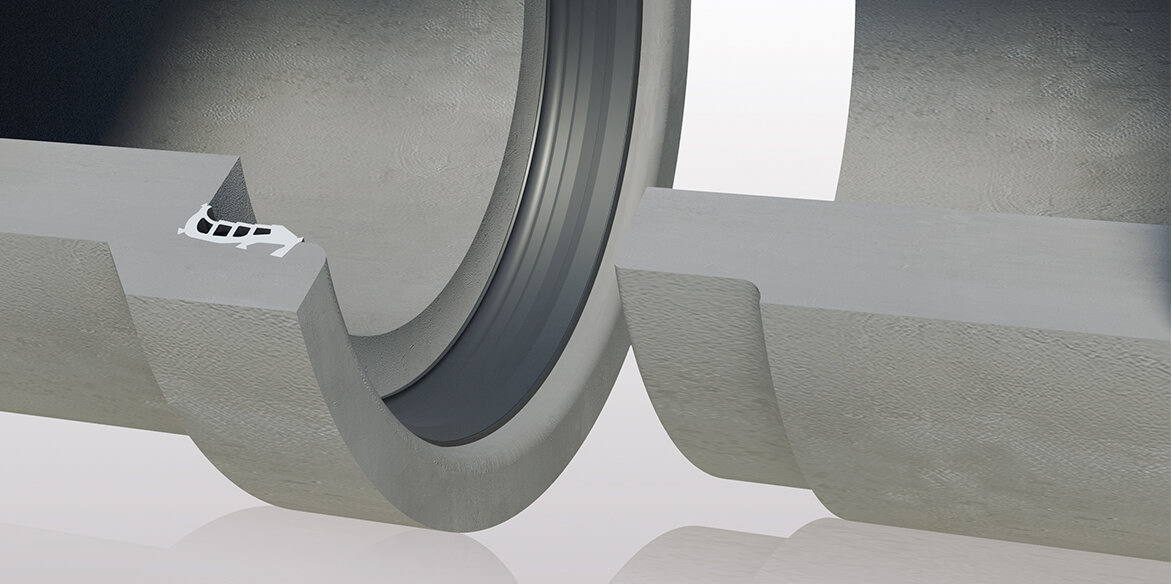

Le joint de tube en béton M.O.L. INTEGRA V est solidement intégré dans le manchon et garantit un raccordement assurant un bon fonctionnement des tubes en béton et en béton armé selon la DIN EN 1916. Les joints INTEGRA V remplissent en outre les exigences de la norme DIN EN 681-1 et de la directive qualité FBS QR 4060.

Matériau

Le matériau utilisé SBR (caoutchouc butadiène-styrol) est parfaitement adapté pour l’utilisation dans le secteur des eaux usées et répond à la norme DIN EN 681-1 WC 50 (dureté 50 ± 5 IRHD). Notre joint INTEGRA V est contrôlé et surveillé par le MPA NRW (Dortmund), et par KIWA aux Pays-Bas.

Fabrication des tubes

Placer le joint INTEGRA V sur le sous-manchon nettoyé. Le sous-manchon doit être légèrement lubrifié. Remplir le manchon de béton et commencer ensuite le compactage. Préparer ensuite le tube en béton de manière habituelle. Après le décoffrage du tube, placer les anneaux d’appui externe et interne sur l'about mâle et décoffrer avec le sous-manchon seulement après durcissement du béton. Après le durcissement complet du béton tube à manchon enfichable est prêt à être monté avec le joint INTEGRA V.

Indication pour la pose du tube

Pour le montage des tubes, appliquer sur l'about mâle et sur le joint un lubrifiant approprié (par ex. de M.O.L.). Introduire l'about mâle centralement dans le manchon et serrer les tubes.

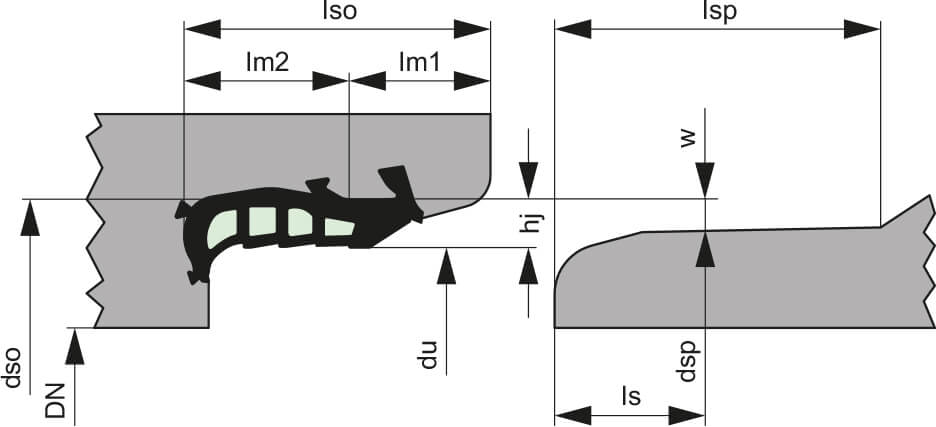

Fiches de données

DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
150 N	INTEGRA V 10	6,7	199,4 ± 0,3	219,4	60	27,5	32,5	206 ± 1,5	65	28
150 S	INTEGRA V 10	6,7	213,4 ± 0,3	251,4	60	27,5	32,5	220 ± 1,5	65	28
200 N	INTEGRA V 10	6,7	257,4 ± 0,3	277,4	60	27,5	32,5	264 ± 1,5	65	28
200 S	INTEGRA V 10	6,7	263,4 ± 0,3	283,4	60	27,5	32,5	270 ± 1,5	65	28
250 N	INTEGRA V 12	7,8	315,6 ± 0,3	339,6	80	36,5	43,5	324 ± 1,8	85	39
250 S	INTEGRA V 12	7,8	341,6 ± 0,3	365,6	80	36,5	43,5	350 ± 1,8	85	39
300 N	INTEGRA V 12	7,8	377,6 ± 0,3	401,6	80	36,5	43,5	386 ± 1,8	85	39
300 S	INTEGRA V 12	7,8	395,6 ± 0,3	419,6	80	36,5	43,5	404 ± 1,8	85	39
400 N	INTEGRA V 14	9,1	486,2 ± 0,3	514,2	85	36	49	496 ± 2,2	90	43
400 S	INTEGRA V 14	9,1	495,5 ± 0,3	523,5	85	36	49	505,3 ± 2,2	90	43
500	INTEGRA V 14	9,1	600,2 ± 0,3	628,2	90	41	49	610 ± 2,2	95	43
600	INTEGRA V 14	9,1	716,2 ± 0,3	744,2	90	41	49	726 ± 2,2	95	43
700	INTEGRA V 18	11,7	831,4 ± 0,6	867,4	100	45,6	54,4	844 ± 2,4	105	47
800	INTEGRA V 18	11,7	949,4 ± 0,6	985,4	100	45,6	54,4	962 ± 2,4	105	47
900	INTEGRA V 18	11,7	1067,4 ± 0,6	1103,4	100	45,6	54,4	1080 ± 2,4	105	47
1000	INTEGRA V 18	11,7	1185,4 ± 0,6	1221,4	100	45,6	54,4	1198 ± 2,4	105	47
1100	INTEGRA V 18	11,7	1303,4 ± 0,6	1339,4	100	45,6	54,4	1316 ± 2,4	105	47
1200	INTEGRA V 18	11,7	1421,4 ± 0,6	1457,4	100	45,6	54,4	1434 ± 2,4	105	47
1300	INTEGRA V 22	14,3	1536,6 ± 0,7	1580,6	125	58	67	1552 ± 3,0	130	58
1400	INTEGRA V 22	14,3	1654,6 ± 0,7	1698,6	125	58	67	1670 ± 3,0	130	58
1500	INTEGRA V 22	14,3	1772,6 ± 0,7	1816,6	125	58	67	1788 ± 3,0	130	58
ab 1600	INTEGRA V 26	16,9	variabel ± 0,8	variabel	145	65	80	variabel ± 3,6	150	69
