System BL

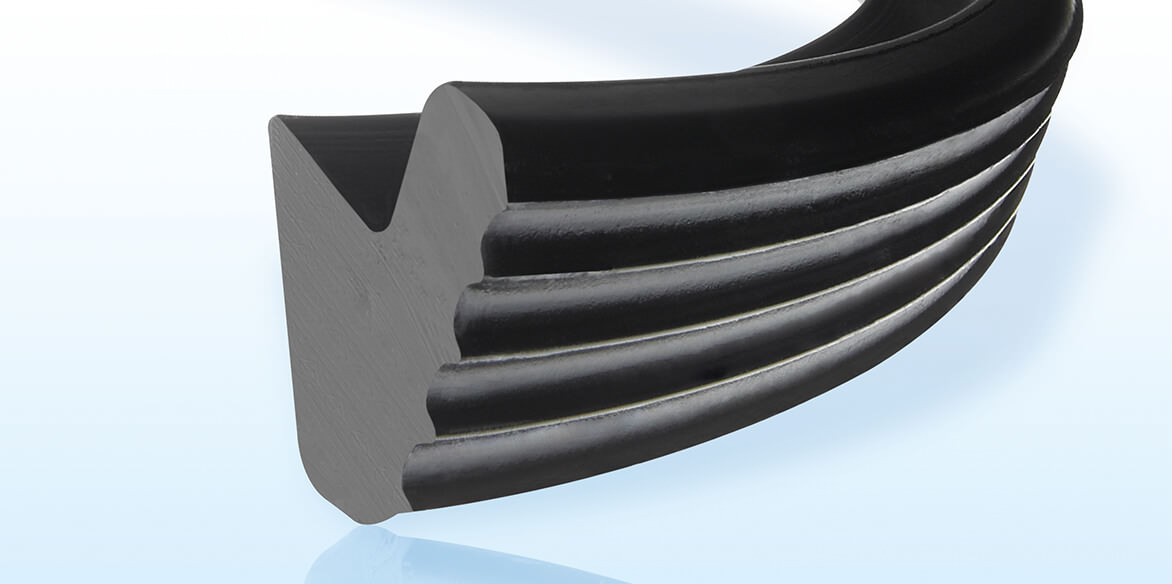

Lippendichtring | Ø 25-1000 mm

Der Lippendichtring SYSTEM BL ist für Kunststoffrohre und Formteile aus PP und PVC nach EN 1451-1 und EN 1401-1 entwickelt worden und erfüllt die Anforderungen der EN 681-1 WC. Für weitere Rohrsysteme gelten die Sickenmaße nach M.O.L.-Empfehlung.

Der Einsatzzweck liegt vor allem im Kanalrohr, der BL-Ring ist aber auch im Bereich der Hausabflusstechnik (HT-Rohre) zu verwenden. Sonderabmessungen, auch für nicht genormte Dimensionen, sind auf Anfrage möglich.

Datenblatt

Technisches Datenblatt

Die gute Langzeitelastizität der Gummidichtung gewährleistet eine dauerhafte Dichtwirkung

Durch Nutzung neuester Technologien wird ein optimales Preis-Leistungs-Verhältnis erzielt

Unsere langjährige Erfahrung und die überwachten Qualitätssysteme (u.a. DIN ISO 9001:2008) garantieren größtmögliche Sicherheit

Der BL-Ring kann sowohl von Hand als auch mit automatisch arbeitenden Ringeinlegern montiert werden

Fremdüberwachung durch MPA-NRW/KIWA KOMO

Gute Steckeigenschaften

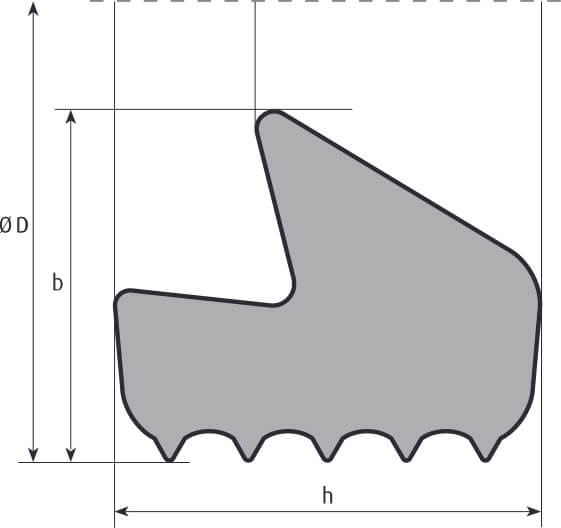

Art.-Nr.	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60599	25	25	33,0 +/-0,4	4,95 ± 0,3	6,0 ± 0,3
60104	32	32	39,6 ± 0,5	4,9 ± 0,2	6,1 ± 0,2
60580	40	40	51,3 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60581	50	50	61,6 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60569	50B	50	61,6 ± 0,5	7,0 ± 0,3	8,4 ± 0,3
60603	58	58	68,7 ± 0,5	6,9 ± 0,3	9,0 ± 0,3
60597		63	74,2 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60582	70	75	87,1 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60596	70B	75	87,1 ± 0,6	7,0 ± 0,3	8,4 ± 0,3
60578		90	102,8 ± 0,7	7,5 ± 0,3	8,2 ± 0,3
60579		100	113,8 ± 0,7	7,9 ± 0,3	8,9 ± 0,3
60583	100	110	124,1 ± 0,7	7,9 ± 0,3	9,1 ± 0,3
60595	100B	110	123,8 ± 0,7	8,1 ± 0,3	10,6 ± 0,3
60592		100 SSR	123,8 ± 0,7	7,9 ± 0,3	10,9 ± 0,3
60584	125	125	142,0 ± 0,8	9,1 ± 0,3	10,4 ± 0,3
60575	125B	125	141,8 ± 0,8	9,5 ± 0,3	12,1 ± 0,3
60577	140B	140	163,0 ± 0,8	11,5 ± 0,4	15,5 ± 0,4
60585	150	160	179,6 ± 0,8	10,2 ± 0,3	11,7 ± 0,3
60576	150B	160	179,6 ± 0,8	11,0 ± 0,3	13,5 ± 0,3
60586	200	200	224,0 ± 1,0	11,4 ± 0,3	13,0 ± 0,3
60593		9 inch	268,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,3
60594	250S	250	273,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,4
60587	250	250	282,0 ± 2,0	16,0 ± 0,4	19,5 ± 0,5
60598	300S	315	344,0 ± 2,0	15,0 ± 0,4	18,5 ± 0,5
60588	300	315	350,1 ± 2,5	17,0 ± 0,4	20,5 ± 0,5
60602	350	355	393,7 ± 2,6	18,9 ± 0,5	23,7 ± 0,5
60589	400	400	441,2 ± 3,0	19,0 ± 0,5	24,0 ± 0,5
60590	500	500	550,6 ± 3,0	24,6 ± 0,5	30,0 ± 0,5
60591	600	630	688,8 ± 3,6	29,3 ± 0,7	34,2 ± ,07
71392	710	710	778,0 ± 4,0	32,0 + 1,0 - 0,4	40,0 ± 1,0
72024	800	800	872,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
72024	1000	1000	1075,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
