System MSD
Keildichtung für Betonschächte | Ø 800-1500 mm
Die M.O.L. Betonrohrdichtung System MSD ist für Schächte aus Beton konstruiert und garantiert eine funktionssichere Verbindung nach DIN EN 1917 und DIN V 4034-1. Zudem erfüllt die MSD-Dichtung die Anforderung nach DIN EN 681-1.
Material
Das eingesetzte Material SBR (Styrol-Butadien-Kautschuk) ist hervorragend für den Einsatz im Abwasserbereich geeignet und entspricht der Norm DIN EN 681-1 WC 40 (Härte 40 ± 5 IRHD). Die MSD-Dichtung wird durch das MPA NRW (Dortmund) und Kiwa Niederlande geprüft und güteüberwacht.
Herstellung der Rohre

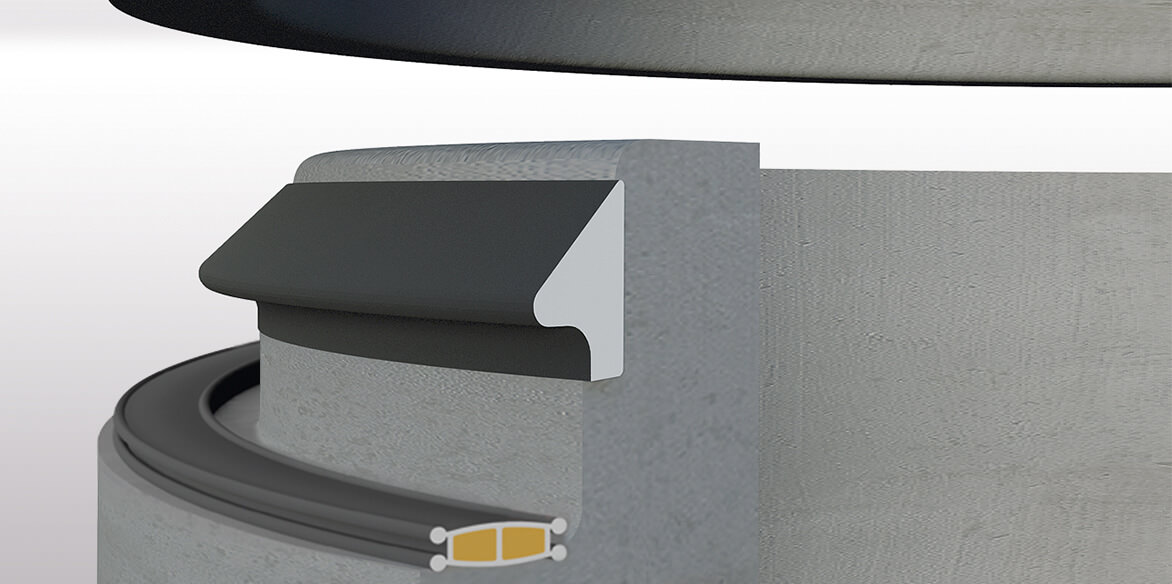

Die MSD-Dichtung wird auf das Spitzende des Schachtringes aufgezogen. Durch die Form der Dichtung wird ein leichtes Zentrieren des Schachtringes ermöglicht.
Verbindungsherstellung

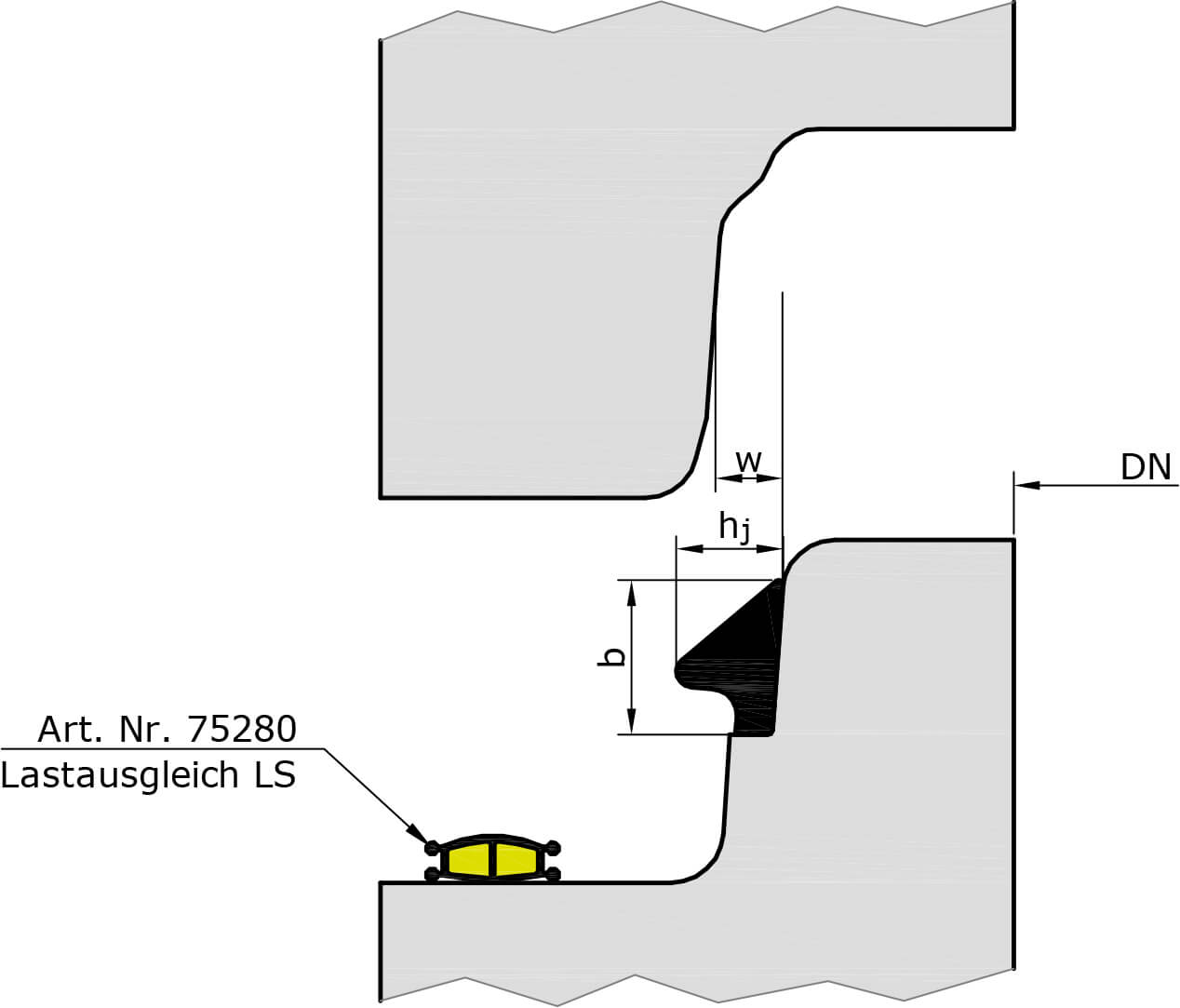

Die MSD-Dichtung an der Schulter des Spitzendes positionieren. Die Spannung der Dichtung sollte durch mehrmaliges Anheben ausgeglichen werden so dass die Dichtung auf dem gesamten Umfang an der Schulter anliegt.
Hinweis für die Montage
Die gesamte Muffenfläche mit Gleitmittel (z.B. von M.O.L.) einschmieren. Im Anschluss Schachtring zentrieren und Teile zusammenfügen.
Lastübertragung
Beim Verbauen von Schachtbauwerken ist ein geeigneter Lastausgleich z. B. M.O.L. Lastausgleich LS zu verwenden
