Anschluss-Stutzen System BA

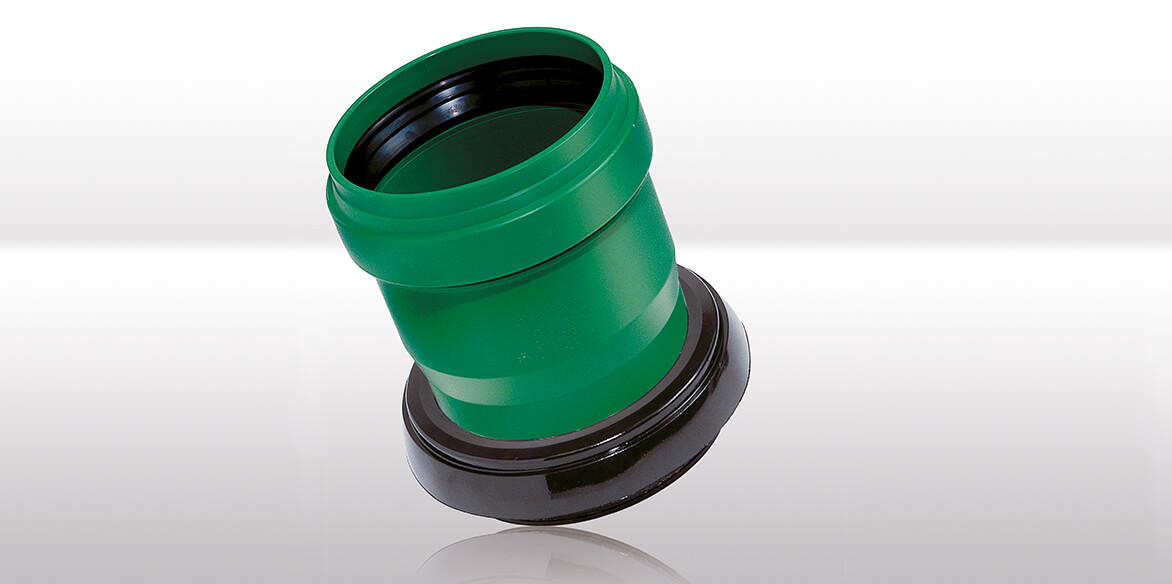

Der M.O.L. Beton-Anschlussstutzen BA 150 und BA 200 aus mineralverstärktem Polypropylen ist geeignet für den Anschluss von Kunststoffrohren DN 150, bzw. DN 200 an Betonrohre ab DN 300, bzw. DN 400 (nach DIN EN 1916/DIN V 1201) und Betonschächte (nach DIN EN 1917/DIN V 4034-1).

Das Dichtelement besteht aus einem hochwertigem EPDM Elastomer gemäß EN 681-1.

Durch die spezielle Konstruktion des Formstücks wird das Durchschieben der Anschlussleitung in das Hauptrohr verhindert, dadurch ist ein dauerhafter und dichter Anschluss gewährleistet.

Der M.O.L. Beton-Anschlussstutzen hat eine allgemeine bauaufsichtliche Zulassung. DIBt Nr. Z -42.1-315

Montagehinweis

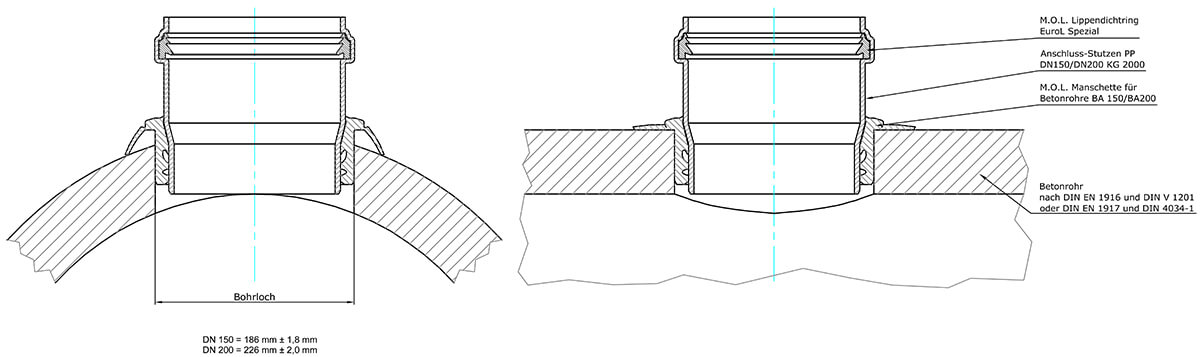

Für den Einbau der Betonrohrmanschette BA 150 ist eine Kernbohrung von 186 +/- 1,8 mm, für den BA 200 eine Kernbohrung von 226 +/- 2mm erforderlich. Die Herstellung kann werkseitig oder auf der Baustelle mit einem Kernbohrgerät hergestellt werden.

Das Bohrgerät ist mittels Halterung oder einer Bohrschablone rechtwinklig zur Rohrachse zu fixieren.

Das Elastomerdichtelement wird ohne Gleitmittel in das saubere Bohrloch eingesetzt.

Anschließend wird das Spitzende des Anschlussstutzens mit Gleitmittel versehen und bis zum Anschlag eingesteckt.

An den Anschlussstutzen kann jedes handelsübliche Kunststoffrohr angeschlossen werden.
